Judul : Menambahkan board atmega16 di Arduino IDE
link : Menambahkan board atmega16 di Arduino IDE

Menambahkan board atmega16 di Arduino IDE

Halo sobat arduino Indonesia, di postingan sebelumnya tentang memprogram ATMEGA16 dengan arduino, kami menambah board atmega16 dengan cara menambah di boardmanager menggunakan gelatino,  tetapi setelah kami mencoba komunikasi i2c dengn ATMEGA 16 dengan library wire.h, terjadi error

Nah setelah nyari solusi sana sini, kami menjumpai artikel yang layak di share, sobat bisa lihat versi aslinya di sini http://openhardware.ro/using-atmega16-with-arduino-ide/ , dan kami akan share dengan versi bahasa Indonesia.

Pada intinya tutorial tersebut menjelaskan bahwa akan menambahkan board baru atmega16 di arduino tanpa lewat boardmanager, adapun langkahnya sebagai berikut :

• Buka file 'boards.txt' , lokasi file boards.txt ini adalah di  arduino folder …[arduino folder]\hardware\arduino\avr\boards.txt.
• Tambahkan pada baris paling akhir tulisan seperti di bawah ini

##############################################################

ATmega16-8.name=ATmega16-External 8Mhz

ATmega16-8.upload.tool=avrdude

ATmega16-8.build.mcu=atmega16

ATmega16-8.build.f_cpu=8000000L

ATmega16-8.build.core=arduino:arduino

ATmega16-8.build.variant=ATmega16

ATmega16-8.upload.maximum_size=16000

##############################################################

ATmega16-16.name=ATmega16-External 16Mhz

ATmega16-16.upload.tool=avrdude

ATmega16-16.build.mcu=atmega16

ATmega16-16.build.f_cpu=16000000L

ATmega16-16.build.core=arduino:arduino

ATmega16-16.build.variant=ATmega16

ATmega16-16.upload.maximum_size=16000

##############################################################

• Setelah  itu, buat folder Atmega16 di dalam folder [arduino folder]\hardware\arduino\avr\variants
• download file pins_arduino.h
• copy file pins_arduino.h  yang sudah di download ke dalam folder tersebut.

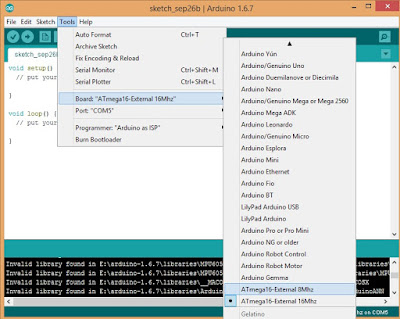

• Sekarang cek hasilnya di tools - board



• Setelah semuanya terdeteksi, terakhir rubah di file HardwareSerial.cpp atau bisa di lihat di folder [arduino folder]\hardware\arduino\avr\cores\arduino\HardwareSerial.cpp
• cari coding seperti di bawah ini

#if defined(__AVR_ATmega8__)

  config |= 0x80; // select UCSRC register (shared with UBRRH)

#endif



• Rubah dengan koding di bawah ini dan simpan

#if defined(__AVR_ATmega8__) || defined(__AVR_ATmega32__) || defined(__AVR_ATmega16__)

  config |= 0x80; // select UCSRC register (shared with UBRRH)

#endif
