Install Boatloader Arduino di ATMEGA 16

Hai sobat arduino Indonesia, kemarin kami mencoba untuk menjadikan atmega 16 biar bisa di program menggunakan Arduino IDE, kenapa kami memprogram dengan arduino, ya karena sudah familier dengan arduino, jadinya akan lebih muda kalau atmega 16 yang kami punya di jadikan arduino.

Oke langkah pertama adalah menambahkan board gelatino di arduino IDE, caranya bagaimana. tenang sobat, berikut cara-caranya

• sobat masuk ke preferences (File - Preferences), akan muncul seperti gambar berikut ini :



• di arduino board manager urls masukan link berikut : https://raw.githubusercontent.com/vanbwodonk/Gelatino.github.io/master/package_Gelatino_1.6.x_index.json
• klik OK
• masuk ke tools dan pilih board : Board Manager, akan muncul seperti berikut ini



• Klik Install

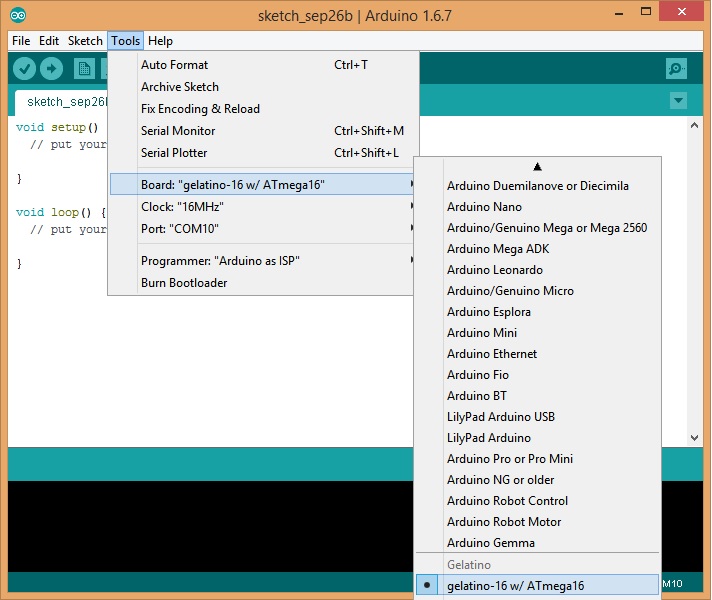

• jika sudah selesai, coba cek di tools - board, maka akan muncul seperti dibawah ini



Langkah ke dua
Siapkan atmega 16 bisa yang DIP atau SMD, untuk kali ini kami pake yang DIP. dengan susunan sebagai berikut

• Arduino Pin 13 ke ATMega16 Pin 8 (or SCK of another microcontroller)
• Arduino Pin 12 ke ATMega16 Pin 7 (or MISO of another microcontroller)
• Arduino Pin 11 ke ATMega16 Pin 6 (or MOSI of another microcontroller)
• Arduino Pin 10 ke ATMega16 Pin 9 (or RESET of another microcontroller)
• Arduino 5+ to ATMega16 Pin 10 (or Vcc of another microcontroller)
• Arduino Gnd to ATMega 16 Pin 11 (or Gnd of another microcontroller)

Kalau yang sudah punya rangkaian minimum system bisa langsung di sambungkan antara  minimum system ATMEGA dengan arduino, kalau belum bisa di buat dulu minimum system menggunakan projectboard. Kebetulan kami ada minimum system jadi langsung di sambungkan.

Langkah ke tiga

• Upload skecth arduino ISP, bisa di buka di example arduino.
• setelah berhasil upload di arduino, sekarang setting di tools - pilih programmer (programmer as ISP)
• pilih board arduino gelatino w/ atmega 16
• terakhir burn boatloader. tunggu sampai tulisan done boatloader

Langkah ke 4

•  cek apakah bisa kita masukkan program arduino, buka blink, klik sketch - upload using programmer
