Project Arduino Wireless Switch Berbasis ESP8266 dan Aplikasi Blynk

Halo Teman-teman kali ini saya akan share cara membuat Wireless switch berbasis ESP8266 dan Aplikasi Blynk

Tanpa Banyak Cakap Langsung saja Cekidot

Alat yang diperlukan

1.ESP 8266 Node MCU

 ESP8266 adalah sebuah modul WiFi yang akhir-akhir ini semakin digemari para hardware developer. Selain karena harganya yang sangat terjangkau, modul WiFi serbaguna ini sudah bersifat SoC (System on Chip), sehingga kita bisa melakukan programming langsung ke ESP8266 tanpa memerlukan mikrokontroller tambahan. Kelebihan lainnya, ESP8266 ini dapat menjalankan peran sebagai adhoc akses poin maupun klien sekaligus.
Untuk pemrogramannya bisa menggunakan ESPlorer untuk Firmware berbasis NodeMCUdan menggunakan putty sebagai terminal control untuk AT Command.




2.Relay

 Relay merupakan jenis golongan saklar yang dimana beroperasi berdasarkan prinsip elektromagnetik yang dimanfaatkan untuk menggerakan kontaktor guna menyabungkan rangkaian secara tidak langsung.
Tertutup dan terbukanya kontaktor disebabkan oleh adanya efek induksi magnet yang dihasilkan dari kumparan induktor yang dialiri arus listrik.
Perbedaan dengan saklar yaitu pergerakan kontaktor pada saklar untuk kondisi on atau off dilakukan manual tanpa perlu arus listrik sedangkan relay membutuhkan arus listrik.





3.Kabel Jumper

 Kabel jumper adalah kabel elektrik untuk menghubungkan antar komponen di breadboard tanpa memerlukan solder. Kabel jumper umumnya memiliki connector atau pin di masing-masing ujungnya. Connector untuk menusuk disebut male connector, dan connector untuk ditusuk disebut female connector.


4.Fitting lampu

     Fiting dari bahasa Inggris, fitting adalah sebuah tempat untuk menaruh sebuah lampu bohlam, yang berbentuk bulat dengan lubang di tengahnya yang digunakan untuk menaruh bohlam.
     Dalam fiting lampu bohlam dan saluran listrik berpadu.Zaman sekarang ada dua jenis fiting yang sering dipakai:
a.fiting berulir
b.fiting 'sumpit', di sini lampu tidak diulirkan tetapi ditusukkan ke tempatnya.


5.Lampu Pijar

     Lampu pijar adalah sumber cahaya buatan yang dihasilkan melalui penyaluran arus listrik melalui filamen yang kemudian memanas dan menghasilkan cahaya. Kaca yang menyelubungi filamen panas tersebut menghalangi udara untuk berhubungan dengannya sehingga filamen tidak akan langsung rusak akibat teroksidasi.
Lampu pijar dipasarkan dalam berbagai macam bentuk dan tersedia untuk tegangan (voltase) kerja yang bervariasi dari mulai 1,25 volt hingga 300 volt. Energi listrik yang diperlukan lampu pijar untuk menghasilkan cahaya yang terang lebih besar dibandingkan dengan sumber cahaya buatan lainnya seperti lampu pendar dan diode cahaya, maka secara bertahap pada beberapa negara peredaran lampu pijar mulai dibatasi

Rangkaian Project

Tutorial Menambahkan Board ESP8266 dan Blynk

1.Click File, Selanjutnya click Preferences

2.Isi Additional Boards Manager URLs : dengan http://arduino.esp8266.com/stable/package_esp8266com_index.json

3.Click Tools, Selanjutnya Click Board: “Arduino/Genuino Uno”, Selanjutnya Click Board Manager.

4.Cari esp8266, Click esp8266 by ESP8266 Community, Click Install, tunggu sampai selesai setelah itu close.

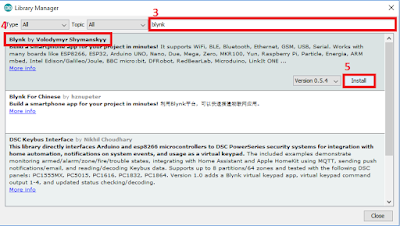

5.Click Sketch, Selanjutnya Click Include Library, Selanjutnya Click Manager Libraries.

6.Cari Blynk, Click Blynk by Volodymyr Shymanskyy, Click Install, tunggu sampai selesai setelah itu close.

Membuka Contoh Script NodeMCU

1.Click File, Selanjutnya Click Blynk, Click Board_wifi, Click NodeMCU.

ISI dari Script ( Harap Di Tulis Manual ya agar dapat mudah memahami modul)

CARA MENGGUNAKAN APLIKASI BLYNK

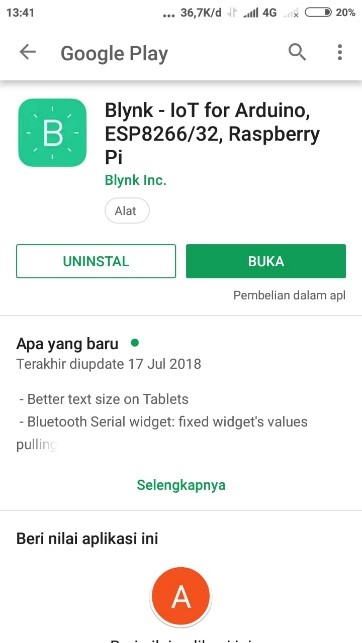

1.DOWNLOAD DI PLAYSTORE

2.Buat Account apabila sudah mempunyainya silahkan login dan ikuti langkah beriutnya.

3.New Project, berikan nama project yang dibuat.

4.Auth Token akan dikirim ke email yang digunakan untuk login ke blynk. Buka email salin Auth Tokennya dan tulis di script Arduino.

5.Tambahkan Button sessuai dengan kebutuhan.

Port pada ESP8266

6.Berikan PIN pada button, sesuai dengan gambar port ESP 8266 ( Sesuai Dengan Port yang digunakan pada ESP8266)

Jika ada pertanyaan seputar Project ini bisa comment dibawah, secepatnya saya akan membalas komentar kalian untuk permasalahan Project kalian :)

Selamat Mencoba
