DIY Bluetooth HID dari bluetooth HC05/HC06

hallo sobat arduino, pada kesempatan kali ini saya akan berbagi bagaimana caranya menjadikan bluetooth HC05/HC06 menjadi bluetooth HID (Human Interface Device). Sebenarnya sih sudah ada kalau beli langsung Bluetooth HID, tapi harganya bisa 20x lipat dari harga bluetooth HC05/HC06. jadi tinggal pilih mana, mau update atau mau beli langsung.

Oke langsung saja, pertama yang perlu disiapkan adalah

• Bluetooth HC05/HC06
• FTDI
• Software
• bluesite 2.6.6
• Ftdi module driver (csr-spi-ftdi-0.5.1)
• Zadig
• RN-42 Firmware

Langkah instalasi software

• install bluesite
• copy dan replace file usbisp.dll (dari csr-spi-ftdi-0.5.1\csr-spi-ftdi-0.5.1\lib-win32) ke dalam instalan bluesite, di folder (Program Files (x86)\CSR\BlueSuite 2.6.6)
• buka file zadig-2.4.exe dan sambungkan kabel downloader ke ftdi yang sudah di siapkan



• replace driver dengan libusbK
•  Jalankan blueflash



• klik stop processor

•  klik dump untuk mendapatkan firmware aslinya bluetooth yang akan dirubah, kemudian simpan file dump.xpv di hardisk



• Start prosesor kembali
• Jalankan PSTOOL
• pilih seperti di bawah ini



• klik ok

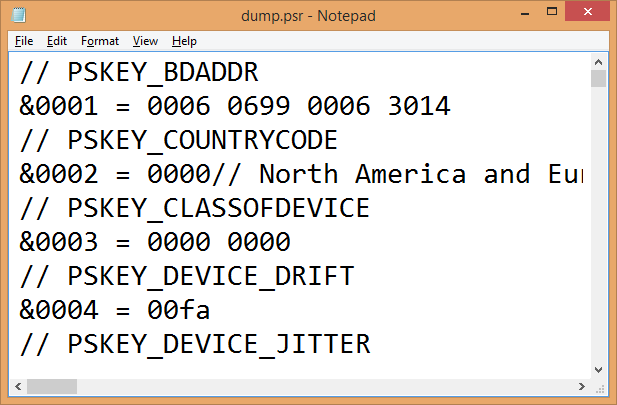

• Klik file -> dump dan simpan file dump.psr di folder yang sudah di tentukan.



• buka file dump.psr yang sudah di create sebelumnya,
• bikin new file  update.psr. kemudian copykan file berikut ini dari dump ke update (tiap-tiap bluetooth mempunyai alamat yang berbeda-beda)
• // PSKEY_BDADDR
• // PSKEY_ANA_FTRIM
• // PSKEY_ANA_FREQ

•  Buka kembali blueflash, kemudian klik stop prosesor, dan klik choose file, pilih rn-42.xpv dan klik download



• Setelah complete, silahkan klik start prosesor kembali, kemudian buka pstool.
• pada tahap ini adalah merubah adress bluetooth bawaannya software rn-42 dengan address sebelumnya yang sudah di amankan  terlebih dahulu.
• klik file -> merge dan pilih update.psr, klik open.
• klik entry-read entry



• Alamat bluetooth akan berubah seperti sebelumnya



• selamat anda berhasil merubah bluetooth biasa menjadi bluetooth HID

sambunkan hasil bluetooth HID dengan arduino
dengan konfigurasi
tx bluetooth ke pin 8
rx bluetooth ke pin 9
vcc ke 5v
gnd ke gnd

dan program berikut ini

/*nolineending
 * $$$
 * newline
 * SF,1
 * S~,6
 * SN,nama bluetooth
 * SH,0230
 * R,1 -->reboot
 */

#include <SoftwareSerial.h>

//#define RX_PIN 10
//#define TX_PIN 9

#define RX_PIN 8
#define TX_PIN 9

SoftwareSerial swSer(RX_PIN,TX_PIN);

void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);
  swSer.begin(115200);
}

void loop() {
  // put your main code here, to run repeatedly:
while(swSer.available()>0)
{
  Serial.write(swSer.read());
}
while(Serial.available()>0)
{
  swSer.write(Serial.read());
}
}

buka serial monior dan ketikkan berikut ini

$$$ --> cmd
SF,1 -->AOK
S~,6 -->AOK
SN,nama bluetooth-->AOK
SH,0230-->AOK
R,1 -->reboot
