Hallo Sobat Arduino Indonesia, hari ini akan sharing tentang Arduino koneksi ke bluetooth module (HC-05). kebetulan ada modul bluetooth yang gak terpakai di Workshop. Kedepannya nanti sobat bisa gunakan untuk kendali robotik dengan menggunakan handphone Android. Yang perlu di siapkan untuk projek kali ini adalah



  1. Arduino UNO
  2. Bluetooth HC-05
  3. Projectboard
  4. Kabel jumper male to male
  5. Handphone Android
Langkah - langkahnya sebagai berikut :
  • susun kabel jumper seperti berikut ini
HC05:TX ke UNO:pin1
HC05:RX ke UNO:pin0
HC05:GND ke UNO:Gnd
HC05:5V ke UNO:5V




  • program sesuai dengan yang ada di bawah ini, dan upload ke arduino
//arduino bluetooth
//sekolahrobot.com

int led=13;
int DataBluetooth;

void setup() {
  Serial.begin(9600);
  Serial.println("Menyalakan dan mematikan led dengan bluetooth");
  Serial.println("1 : ON, 0 = Off");
  pinMode(led,OUTPUT);
}

void loop() {
  if (Serial.available()){
   DataBluetooth=Serial.read();
   if(DataBluetooth=='1'){
     digitalWrite(led,HIGH);
     Serial.println("LED On");
   }
   if (DataBluetooth=='0'){
      digitalWrite(led,LOW);
      Serial.println("LED Off");
  }
}
delay(100);
}
  • install aplikasi android

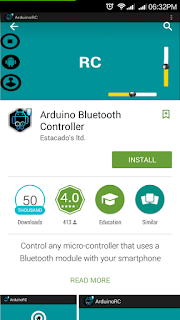

untuk percobaan kali ini menggunakan aplikasi Arduino Bluetooth Controller. Bisa di download di playstore,
sambungkan ke bluetooth yang sudah di sambungkan ke arduino






  • amati hasilnya ketika kirim 1 atau 0 pada aplikasi di android
